什么是微波功率放大器?
移动电话已成为我们日常生活中不可或缺的一部分,它使用微波无线电传输技术进行通信。
在这种微波无线通信中,射频功率放大器(功率放大器)在传输无线电波方面发挥着重要作用。
近年来,除了微波无线通信外,微波本身也被视为一种有用的能源,不仅被积极应用于微波无线输电,还被应用于材料合成和化学反应。
特别是微波加热和微波激发化学等微波应用技术,被认为是最具创新性的绿色技术。

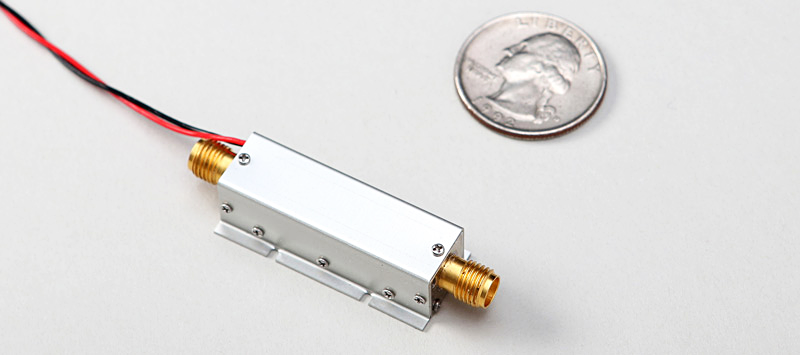

超紧凑型 2.45 GHz 微波功率放大器
Orbray的 2.45 GHz 微波功率放大器是世界上第一台无需无线电使用许可证的 ISM 波段超小型放大器,它以半导体 GaN(氮化镓)器件和我们的
LTCC(低温共烧陶瓷)基板为基础。
为了使微波发生器结构紧凑、便于携带,我们采用了具有出色介电常数和耗散因数特性的 LTCC 多层基板,
不仅使高频电路设计紧凑,还使功率放大器本身结构紧凑。
2.45 GHz 微波被称为 ISM 波段(*),其加热应用实例包括微波炉,目前仍使用被称为磁控管的真空管,但使用固态(半导体)的高功能、高性能微波炉的实际应用也在不断进步。
在医疗和工业设备以及消费设备中的加热应用有望出现,例如,手掌大小的便携式紧凑型微波炉可能会出现,这种微波炉可以随身携带,以便在灾难发生时(如爬山时)紧急使用。
超小型微波功率放大器的特点
- 超小型外部尺寸:51.5(深)x 15(宽)x 10.5(高)
- 体积虽小,输出功率却很高:25 W 或更高
在 ISM 波段无需无线电使用许可证 - 效率高:使用氮化镓器件时效率可达 55% 或以上
- 带宽:2.4-2.5 千兆赫
- 增益:+/- 22 dB
- 增益平坦度:+/- 0.3 dB
- 输入/输出阻抗:50 欧姆

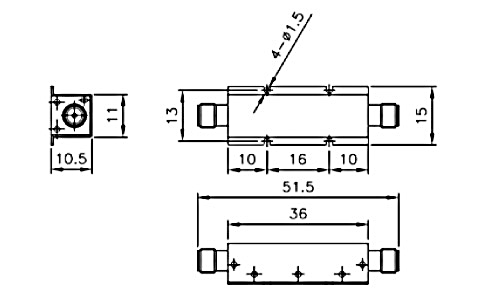

外观图

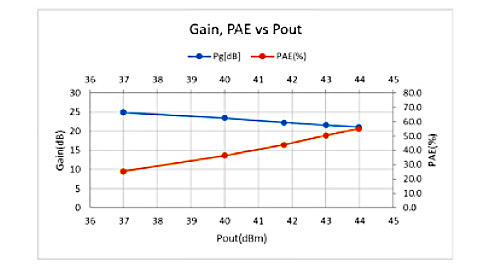

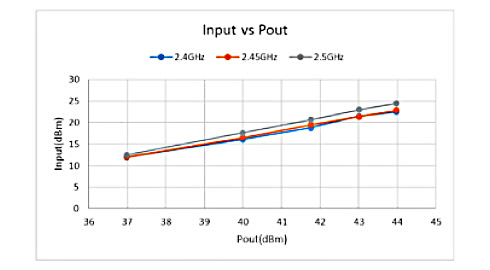

微波功率放大器规格
特征 | 最小值 | 代表值 | 最大值 | |
---|---|---|---|---|
频率范围 | 2.4 | 2.45 | 2.5 | GHz |
小信号增益 | 21 | dB | ||
输入功率 | 23 | dBm | ||
输出功率 | 44 | dBm | ||
获得平坦度 | ±0.3 | ±0.6 | dBm | |
输入阻抗 | 50 | Ω | ||
输出阻抗 | 50 | Ω | ||
效率 | 50 | 55 | % | |
漏极电流(2.45GHz 25W) | 1.6 | 1.8 | A |
